初めまして!DARCHE JAPANのタケです。
主に製品の取り付けを行っています。
今回は最近良く問合せのあるオーニングの付属ブラケットの寸法を紹介致します。
・DARCHE ECLIPSE AWNING
ブラケット2セット
長手側210mm
短手側80mm
各穴ピッチ50mm
![](https://image.jimcdn.com/app/cms/image/transf/dimension=1920x400:format=jpg/path/s2bfcd6ab145d0540/image/idc29f2397143a334/version/1668658767/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=400x1920:format=jpg:rotate=-90/path/s2bfcd6ab145d0540/image/i6a5872e6abdc4168/version/1668658769/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=400x1920:format=jpg:rotate=-90/path/s2bfcd6ab145d0540/image/i9d91586b3f37c907/version/1668659505/image.jpg)

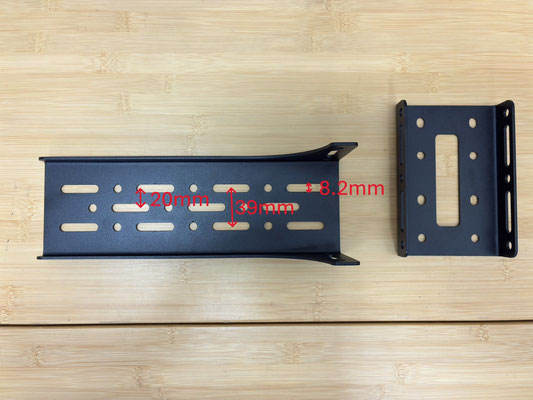

・DARCHE ECLIPSE270,180,180REAR
ブラケット3セット※180REARは2セット
U字ボルト
長手側230mm
短手側155mm
長手側穴ピッチ45mm
短手側穴ピッチ113mm

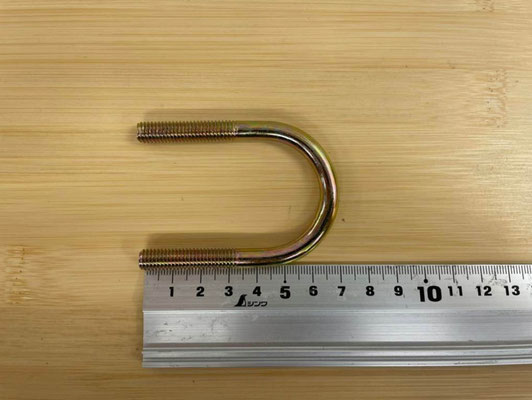

U字ボルトピッチ45mm
U字ボルト全長70mm
・KOZI270 AWNING
ブラケット3セット
長手側210mm
短手側115mm
長手側穴ピッチ50mm
短手側穴ピッチ80mm
プレート3セット
長手80mm
穴ピッチ50mm
全て定規を使用しての実測値になります。
多少の誤差はご了承ください。
今後も定期的に取付け事例や紹介などを行っていこうと思っています。
宜しくお願い致します。
